S-5C-FB è il nome del modello di cavo coassiale specifico per il mercato giapponese. "S" indica ricevitori televisivi satellitari; "5" significa diametro interno approssimativo del conduttore esterno (mm); "C" significa impedenza caratteristica 75Ω; "F" indica isolamento in polietilene espanso; "B" indica conduttore esterno con calza applicata su nastro plastico incollato con foglio di alluminio.
S-5C-FB utilizza un isolamento ad alta schiuma, è un cavo coassiale a bassa perdita e ad alta schermatura per ricevitori televisivi. Ha un VSWR basso su un'ampia banda da 10 MHz a 3224 MHz e fornisce immagini stabili e chiare. S-5C-FB può essere utilizzato per la trasmissione digitale terrestre, la trasmissione satellitare BSCS 4K8K, CATV, cablaggio interno, cablaggio telecamera di sicurezza, ecc. Si consiglia di utilizzare un connettore di tipo F a vite per il collegamento.

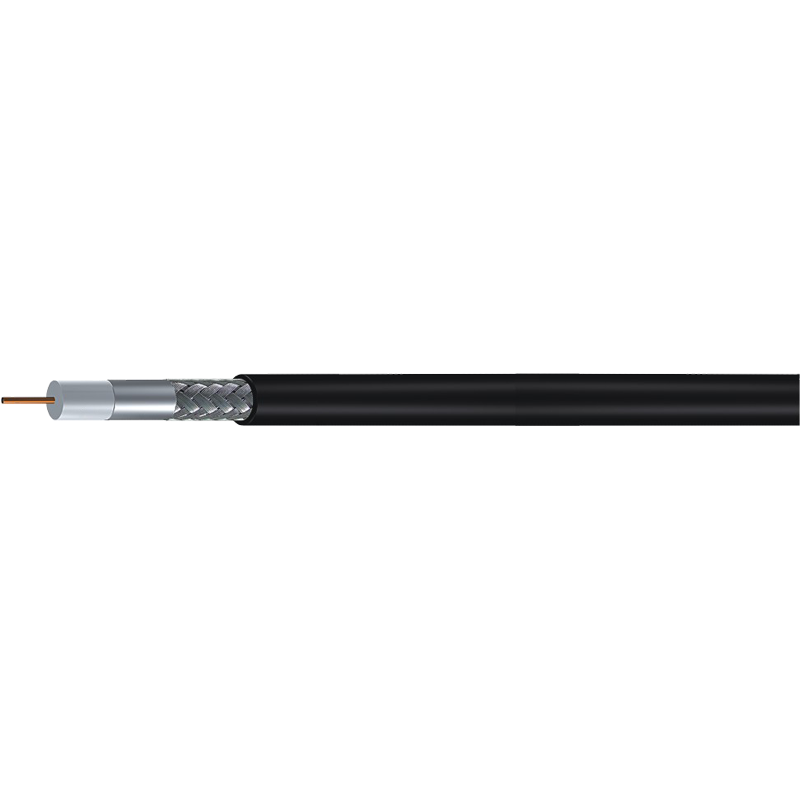

Costruzione fisica e dimensioni
| NO. | Articolo | Materiale | Appunti |
| ❶ | Direttore Centrale | Rame nudo | 1,05 mm±1% |
| ❷ | Dielettrico | PE espanso iniettato a gas | 5,0±0,1 mm |
| ❸ | 1 st Scudo | Foglio di alluminio | Nominale 5,1 mm |
| ❹ | 2 nd Scudo | Filo intrecciato in rame stagnato | 6x16/0,14 mm |
| ❺ | Giacca | PVC | 7,7±0,2 mm |
Caratteristiche meccaniche e ambientali
| Legame conduttore centrale al dielettrico ≥ | 100 N/m |
| Resistenza alla trazione del rivestimento ≥ | 10 MPa |
| Allungamento della camicia ≥ | 200% |
| temperatura di esercizio | -40°C~80°C |
caratteristiche elettriche
| Massima resistenza CC del conduttore centrale a 20°C | 21,1 Ω/km |
| Tensione di tenuta dielettrica | CA 1000 V/min |
| Resistenza di isolamento minima | 1000 MΩkm |
| Velocità nominale di propagazione | 80% |
| Capacità nominale | 56 pF/m |
| Impedenza | 75±3Ω |
| Rapporto onde stazionarie (SWR) 10-3224 MHz | ≤1,7 |
| Efficacia della schermatura | >90dB |
Attenuazione @ 20°C
| Frequenza (MHz) | Valore massimo (dB/100 m) |
| 10 | 2.50 |
| 90 | 6.76 |
| 220 | 10.9 |
| 470 | 16.7 |
| 710 | 21.0 |
| 1489 | 32.7 |
| 2071 | 39.9 |
| 2681 | 46.9 |
| 3224 | 52.8 |
I nostri prodotti hanno la certificazione UL, ETL, JIS, CE, CPR, RoHS e REACH
