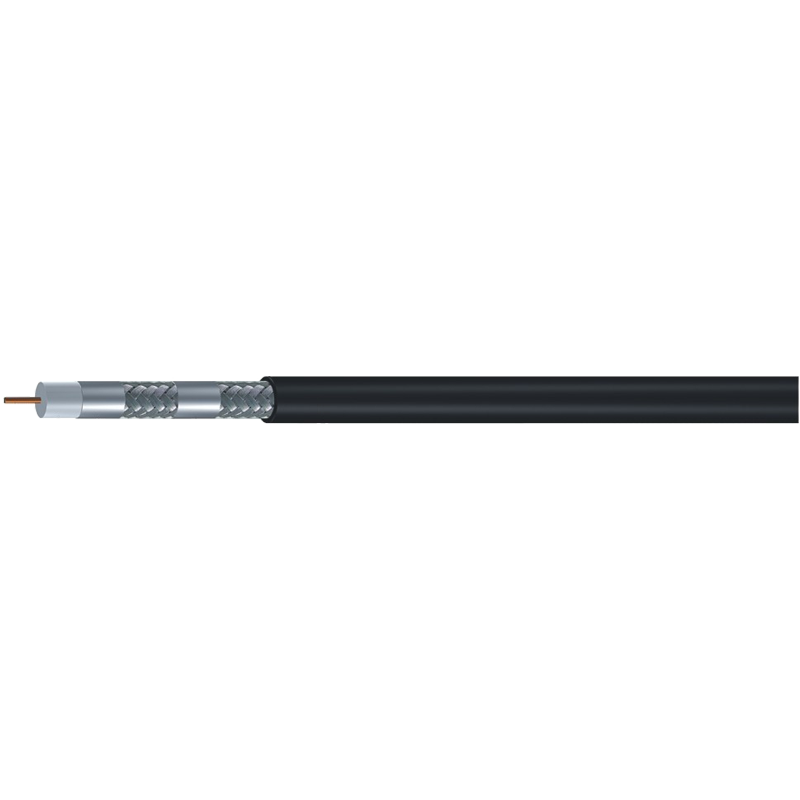

LMR è la nuova generazione di cavi coassiali RF. Forniscono maggiore flessibilità, facilità di installazione e costi inferiori. Sono utilizzati come linee di trasmissione per antenne su missili, aeroplani, satelliti e comunicazioni. LMR200 è un cavo coassiale per comunicazioni flessibile a bassa perdita adatto per esterni. È ottimo per brevi corse di alimentatori di antenne. Questo cavo presenta anche un PIM basso.
Costruzione fisica e dimensioni
| NO. | Articolo | Materiale | Appunti |
| ❶ | Direttore Centrale | Rame massiccio o alluminio rivestito in rame | 1,12 mm±1% |
| ❷ | Dielettrico | PE espanso iniettato a gas | 2,95 mm nominali |
| ❸ | 1 st Scudo | Foglio di alluminio | 18%-35% di sovrapposizione |
| ❹ | 2 nd Scudo | Filo intrecciato in rame stagnato | Copertura del 90%-95%. |
| ❺ | Giacca | PVC o PE | 4,95±0,15 mm |
Caratteristiche meccaniche e ambientali
| Raggio di curvatura: installazione | 12,7 mm | |
| Raggio di piegatura: ripetuto | 50,8 mm | |
| Resistenza alla trazione | 48 kg | |
| Temperatura operativa (PVC) | -40°C~80°C | |
| Temperatura operativa (PE) | -55°C~85°C | |
caratteristiche elettriche
| Massima resistenza CC del conduttore centrale a 20°C | 17,6 Ω/km |
| Massima resistenza CC del conduttore esterno a 20°C | 16,1 Ω/km |
| Velocità nominale di propagazione | 83% |
| Capacità nominale | 80,3 pF/m |
| Impedenza | 50±2Ω |
| Efficacia della schermatura | >90dB |
Attenuazione @ 20°C
| Frequenza (MHz) | Valore massimo (dB/100 m) |
| 30 | 5.8 |
| 50 | 7.5 |
| 150 | 13.1 |
| 220 | 15.9 |
| 450 | 22.8 |
| 900 | 32.6 |
| 1500 | 42.4 |
| 1800 | 46.6 |
| 2000 | 49.3 |
| 2500 | 55.4 |
| 5800 | 86.5 |
| 8000 | 102.8 |
I nostri prodotti hanno la certificazione UL, ETL, JIS, CE, CPR, RoHS e REACH
