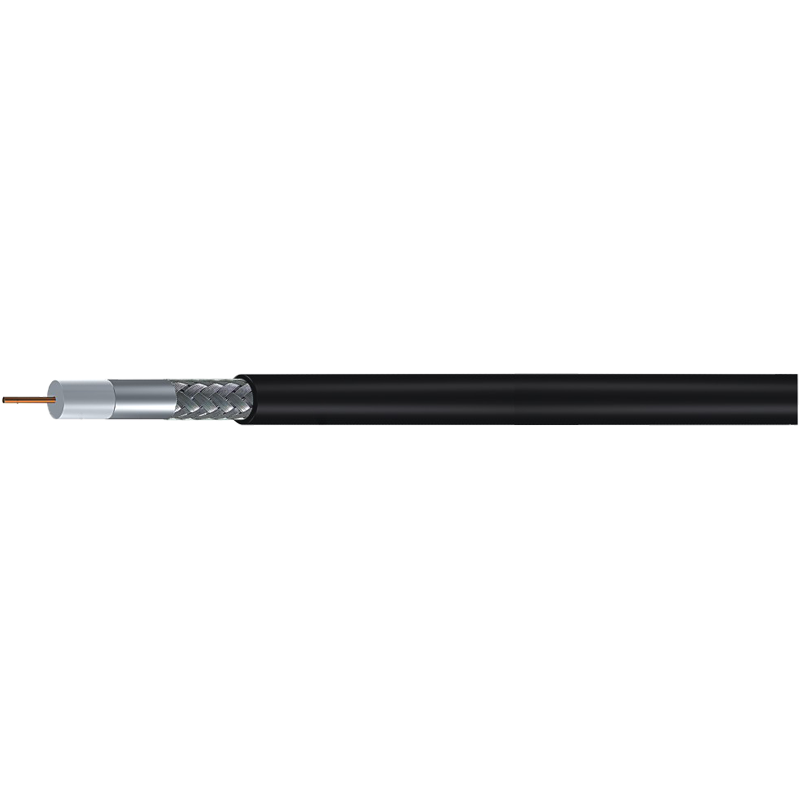

Il cavo coassiale si riferisce a un cavo con due conduttori concentrici e il conduttore e lo strato schermante condividono lo stesso asse. Il cavo coassiale più comune è costituito da un conduttore in filo di rame separato da un materiale isolante, all'esterno dello strato interno di materiale isolante è presente un altro strato di conduttore ad anello e il suo isolante, quindi l'intero cavo è avvolto da una guaina di PVC o Materiale in teflon. È caratterizzato da una buona capacità anti-interferenza, trasmissione dati stabile e prezzo basso ed è anche ampiamente utilizzato, come le linee CCTV. Il cavo coassiale sottile ha generalmente un prezzo sul mercato di pochi yuan al metro, il che non è troppo costoso. Il cavo coassiale viene utilizzato per il collegamento con la testa BNC. I cavi coassiali venduti sul mercato sono generalmente prodotti finiti che sono stati collegati alla testa BNC e puoi utilizzarli direttamente.
Tuttavia, secondo l'analisi delle caratteristiche del cavo coassiale stesso, l'attenuazione del segnale quando viene trasmesso nel cavo coassiale è legata alla distanza di trasmissione e alla frequenza del segnale stesso. In generale, maggiore è la frequenza del segnale, maggiore è l'attenuazione. La larghezza di banda del segnale video è molto ampia, raggiunge i 6 MHz, e la parte colorata dell'immagine è modulata ad alta frequenza. In questo modo, quando il segnale video viene trasmesso nel cavo coassiale, non solo viene attenuata l'ampiezza complessiva del segnale, ma anche l'attenuazione di ciascuna componente di frequenza è molto diversa. , soprattutto la parte colorata è quella più attenuata. Pertanto il cavo coassiale è adatto solo per la trasmissione di segnali video a breve distanza. Quando la distanza di trasmissione raggiunge circa 200 metri, la qualità dell'immagine sarà notevolmente ridotta, soprattutto il colore diventerà sbiadito e si avrà un senso di distorsione.
Nella pratica ingegneristica, per estendere la distanza di trasmissione, viene utilizzato un amplificatore coassiale. L'amplificatore coassiale può amplificare il segnale video in una certa misura e può anche compensare diversi componenti di frequenza di diverse dimensioni attraverso la regolazione dell'equalizzazione, in modo da ridurre al minimo la distorsione del segnale video in uscita dall'estremità ricevente. Tuttavia, gli amplificatori coassiali non possono essere collegati in cascata indefinitamente. Generalmente in un sistema punto a punto si possono collegare in cascata al massimo solo da 2 a 3 amplificatori coassiali. In caso contrario, la qualità della trasmissione video non può essere garantita ed è difficile da regolare. Pertanto, quando si utilizza un cavo coassiale in un sistema di monitoraggio, per garantire una migliore qualità dell'immagine, la distanza di trasmissione è generalmente limitata a circa quattro o cinquecento metri.
Inoltre, ci sono alcuni svantaggi nella trasmissione dei segnali di immagine tramite cavo coassiale nel sistema di monitoraggio:
1) Il cavo coassiale stesso è fortemente influenzato dai cambiamenti climatici e la qualità dell'immagine ne risente in una certa misura;
2) Il cavo coassiale è spesso e il cablaggio non è conveniente nelle applicazioni di monitoraggio intensivo;
3) I cavi coassiali generalmente possono trasmettere solo segnali video. Se il sistema necessita di trasmettere contemporaneamente dati di controllo, audio e altri segnali, è necessario un cablaggio aggiuntivo;
4) Il cavo coassiale ha una capacità anti-interferenza limitata e non può essere utilizzato in ambienti con forti interferenze;
5) L'amplificatore coassiale ha anche lo svantaggio di essere difficile da regolare.
